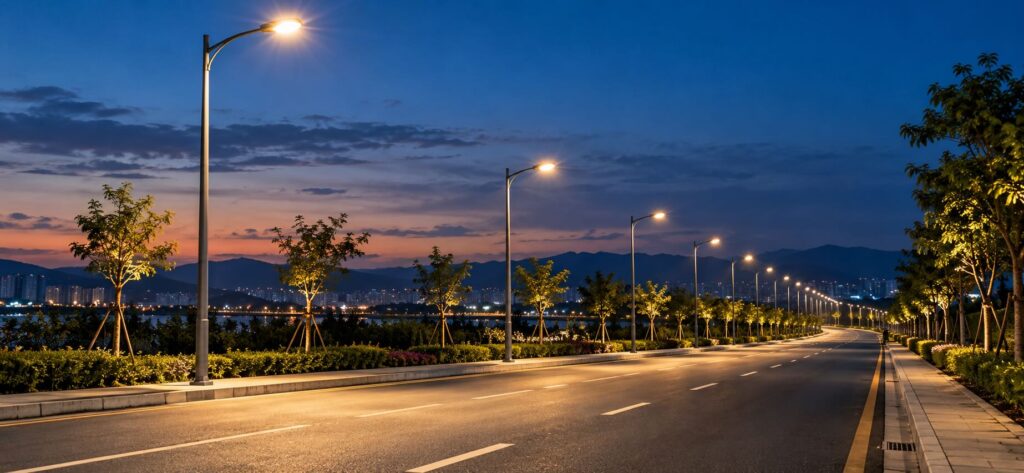

Расстояние между столбами: расчет шага опор освещения и ЛЭП

Ошибка в расчете шага уличных фонарей даже на 10–15% создает опасные неосвещенные участки на проезжей части или увеличивает смету проекта на 80 000 рублей за каждый лишний фундамент.

Проектное расстояние между столбами определяет безопасность движения транспорта, равномерность освещенности и механическую прочность кабельной инфраструктуры. Инженеры определяют эту дистанцию через фотометрический расчет светильников по гост р 55706–2023 и электротехнические габариты седьмого издания пуэ. Готовое проектное решение фиксируют только после проверки коэффициентов яркости и слепящего действия в программе DIALux.

Главное из статьи:

• инженерный шаг уличных фонарей на прямых участках дорог составляет от 25 до 65 метров;
• предварительный пролет оценивают через отношение шага к высоте опоры в диапазоне от 3:1 до 7:1;
• боковой отступ цоколя опоры от бордюра составляет не менее 1,0 метра на скоростных трассах и 0,6 метра на городских улицах;
• предельный пролет воздушных линий 0,4 кв с самонесущим проводом сип при пересечении дорог ограничен 40 метрами.

Основные нормы и стандарты: гост и сп для наружного освещения

Параметры утилитарного наружного освещения в России регулируют профильные государственные нормы и отраслевые своды правил. Базовые инженерные требования к освещенности автодорог, мостов и площадей устанавливает сп 52.13330.2016 совместно со стандартом гост 34919–2022, который регламентирует методики фотометрических вычислений. Соблюдение этих нормативных актов гарантирует допустимый уровень слепящего действия с пороговым приращением яркости ti не выше 10–15%.

Нормативы гост р 55706–2023 и сп 52.13330.2016 для улично-дорожной сети

Действующий стандарт гост р 55706–2023 делит городские улицы на классы от а1 до в3, а пешеходные пространства – от п1 до п6. Для скоростных магистралей класса а1 норма средней яркости дорожного полотна составляет 2,0 кд/м² при средней освещенности 30 лк, что ограничивает дистанцию между световыми приборами. Грамотное расстояние между столбами освещения в городе на улицах районного значения классов б1–б2 рассчитывают под норму 15–20 лк, что позволяет расставлять опоры с интервалом 30–40 метров. В жилых кварталах класса в1 освещенность опускается до 6–10 лк, а в пешеходных зонах класса п5 норматив составляет всего 4 лк.

Правила устройства электроустановок и безопасность кабельных трасс

Седьмое издание пуэ устанавливает электротехнические нормативы для безопасного размещения кабелей и опорных конструкций наружного освещения. Свод правил устройства распределительных сетей требует прокладки бронированного кабеля в траншеях на глубине от 0,7 до 1,0 метра от поверхности грунта. При подземном вводе питания дистанция от фундамента опоры до силовых кабелей сторонних коммуникаций составляет не менее 0,5 метра, а до водопровода и газовых труб низкого давления – от 1,0 до 1,5 метра.
Соблюдение нормативных допусков по яркости напрямую связано с геометрическими пропорциями расстановки световых опор.

Как рассчитать пролет: соотношение высоты и шага опор

Инженерный расчет интервалов между фонарями начинают с определения точки подвеса оптического блока. Проектная высота металлической или железобетонной стойки составляет от 3–5 метров в скверах до 9–12 метров на автомагистралях. Окончательный интервал зависит от коэффициента поперечной и продольной равномерности яркости дорожного полотна u₀, который по нормативам не должен опускаться ниже отметки 0,35–0,40.

Формула соотношения l/h для различных схем расстановки

На стадии предпроекта инженеры применяют эмпирическую формулу l/h, где l – дистанция между соседними светильниками, а h – высота их монтажа. При односторонней, осевой и двухрядной прямоугольной схемах нормативное соотношение l/h не превышает 5:1, а при шахматном размещении достигает 7:1.
Для практической оценки шага расстановки проектировщики используют расчетные диапазоны под типовые высоты опор:

• при высоте стойки 8 метров дистанция составляет от 30 до 40 метров для однорядной схемы и до 56 метров при шахматном шаге;
• при высоте стойки 10 метров расчетный пролет расширяется до 35–50 метров в створе и до 70 метров в шахматном порядке;
• при установке мачт высотой 12 метров допустимый интервал достигает 45–60 метров для осевой схемы и до 80 метров при двухрядном шахматном монтаже.

Шахматная расстановка стоек высотой 10 метров позволяет увеличивать расстояние между столбами освещения до 60–70 метров, перекрывая ширину дороги встречными световыми конусами без образования темных коридоров между ними.

Влияние кривой силы света и типа светильника на интервал

Светодиодные консольные приборы с широкой боковой кривой силы света типа «ш» формируют асимметричный световой луч с углом раскрытия 120–140 градусов вдоль оси движения. Качественные светильники со светоотдачей от 140 лм/вт, степенью пылевлагозащиты ip65 и ударопрочностью корпуса ik08–ik10 перекрывают полотно между соседними опорами без снижения продольной равномерности. Для проезжей части применяют цветовую температуру 4000 k (нейтральный белый свет, обеспечивающий контрастность дорожной разметки), а для пешеходных бульваров – 3000 k.

При светотехническом моделировании инженеры опираются на государственный стандарт гост р 55706–2023, который предписывает применять нормативный коэффициент эксплуатации 0,70 для светодиодных приборов и 0,67 для натриевых ламп днат при условии двукратной очистки плафонов в течение года. Без запаса в 30% мощности за 2–3 года деградация диодов снизит фактическую освещенность ниже норматива.

Совет из практики: проектировщики обязаны правильно закладывать коэффициент эксплуатации 1,25–1,30 для светодиодных систем, поскольку за 3 года естественная деградация кристаллов и оседание дорожной пыли на линзах снижают исходный световой поток на 15–20%.

Наряду с продольным интервалом вдоль дороги критическую роль играет поперечная привязка фундамента к кромке проезжей части.

Каким должно быть расстояние от опоры до бордюра и дорожного полотна

Положение стойки относительно транспортных потоков должно гарантировать безопасный проезд крупногабаритной техники и защищать цоколь от случайного наезда. Строительный пролет и боковой коридор безопасности увязывают с категорией трассы и интенсивностью движения легковых и грузовых машин. Ошибки в боковом смещении опоры даже на 20 см вызывают отказ надзорных органов при вводе дорожной инфраструктуры в эксплуатацию.

Нормативы боковых отступов на магистралях и узких улицах

На скоростных автомагистралях класса а отступ от лицевой грани бордюрного камня до внешней стенки опоры составляет не менее 1,0 метра. При этом гост 32947–2014 предписывает монтировать на скоростных трассах ударно-безопасные конструкции категории ре с контролируемым срезом болтов фланца при столкновении с автомобилем. На городских улицах нормативный отступ снижают до 0,6 метра, а в стесненных условиях исторической застройки без грузового трафика допускается дистанция 0,3 метра.
Если на дороге отсутствует бортовой камень, безопасное расстояние от опоры до опоры поперек трассы отсчитывают от кромки укрепленной обочины: стойку устанавливают на удалении не менее 1,75 метра от асфальтового среза.
Если осветительные стойки совмещают с передачей электрической энергии, светотехнические правила дополняются требованиями к проводам.

Особенности монтажа опор для воздушных линий электропередачи

Сооружение совмещенных сетей подчиняется законам механики материалов, где несущие линии испытывают постоянное тяжение от собственного веса и внешних стихийных факторов. Проектируя трассы электропередачи, инженеры рассчитывают нагрузки на железобетонные стойки с учетом обледенения проводов и ветрового давления в конкретном географическом районе. Наружные воздушные кабельные сети требуют жесткой фиксации опор анкерными и угловыми конструкциями через каждые 3–4 промежуточных столба.

Допустимые расстояния для сетей 0,4 кв и выше по пуэ

На прямых участках улиц пролеты низковольтных распределительных линий с самонесущими изолированными проводами сечением 16–50 мм² рассчитывают по механической нагрузке и составляют 35–45 метров. Однако пункты 2.4.19 и 6.3.16 правил устройства электроустановок устанавливают жесткое ограничение: расстояние между столбами лэп при пересечении проезжей части улиц и дорог кабелями освещения не должно превышать 40 метров.

На магистральных трассах лэп с трехфазным напряжением 6–10 кВ пролеты между железобетонными стойками марки св-95 или св-110 составляют 45–60 метров с учетом гололедного района. При переходе на неизолированные алюминиевые жилы пролет принудительно сокращают до 30 метров, чтобы исключить опасное схлестывание проводов при порывах ветра свыше 20 м/с.

Требования главы 2.4 пуэ к совместному подвесу проводов и светильников

Седьмая глава 2.4 правил устройства электроустановок разрешает монтировать фонари уличного освещения непосредственно на опорах воздушных линий напряжением до 1 кВ. Профильные технические правила требуют подвешивать фазный и нулевой провод светильника под фазными проводами силовой линии на расстоянии не менее 0,4 метра по вертикали. Высота размещения оптического прибора над уровнем дорожного полотна при этом составляет не менее 5 метров, чтобы исключить задевание кузовом грузового транспорта.

Совет из практики: при монтаже сип пролетом свыше 35 метров монтажники обязаны контролировать монтажные таблицы тяжения с помощью динамометра, иначе при зимнем морозе ниже –25 °c температурная усадка алюминия вызовет критический изгиб железобетонной стойки.

Игнорирование инженерных расчетов и попытка расставить опоры по упрощенным шаблонам неизбежно приводят к технологическим нарушениям.

Типичные ошибки при проектировании и расстановке опор

Грубейшей ошибкой проектировщиков остается бездумная расстановка опор «по линейке» через каждые 40 метров без учета кривизны дороги. На крутых поворотах и примыканиях внешнее расстояние между соседними осветительными конструкциями необходимо сокращать на 20–30%, иначе фары машин не успевают выхватывать препятствия из темноты. Вторая ошибка – монтаж светильников за 5–10 метров до пешеходного перехода, из-за чего силуэт пешехода скрывается в тени встречного светового потока вместо нормативного контрастного освещения с уровнем 25–30 лк.

Нередко застройщики пытаются сэкономить бюджет и раздвигают пролеты между световыми столбами до 55–60 метров при маломощных светильниках 60–80 Вт. На дорожном полотне возникают темные пятна с падением освещенности ниже 2 лк, что влечет немедленное предписание гибдд и штрафы по статье 12.34 коап рф до 300 000 рублей. Для надежной работы наружного освещения проектную модель проверяют в специализированных программах до закупки стоек и бурения грунта под фундаменты.

Для детального ознакомления с типами светодиодных оптических систем изучите правила подбора кривых силы света уличных консольных светильников для автомагистралей и пешеходных бульваров.

Перед реализацией проекта на практике полезно разобрать ответы на нестандартные вопросы монтажа.

Часто задаваемые вопросы: тонкости монтажа и согласования

При согласовании наружных сетей в городе и загородных поселках инженеры сталкиваются со специфическими ограничениями площадок.

Как влияет ширина проезжей части на выбор схемы расстановки опор?

При ширине дороги свыше 12–15 метров односторонняя схема не дает равномерности, поэтому внедряют шахматный шаг в 35–45 метров.

Какое минимальное расстояние допускается от опоры освещения до жилого дома?

Дистанция до стены дома составляет от 1,0 метра, а вертикальная засветка окон не должна превышать 5 лк по санпин 1.2.3685–21.

Можно ли использовать существующие столбы лэп для установки уличных светильников в снт?

Пункт 2.4.33 пуэ разрешает монтаж светильников на стойках линий 0,4 кв ниже проводов на высоте от 5 метров с отдельной фазой.

Как изменяется шаг опор на крутых поворотах и транспортных развязках?

На виражах радиусом менее 500 метров шаг стоек уменьшают на 25–30%, размещая их по внешней кромке для ориентира трассы.
