Как сделать ленточный электронапильник из болгарки

Сборка электронапильника своими руками – отличный способ решения проблемы сухого шлифования изделий из различных материалов: дерева, пластика, металла, натурального или искусственного камня. Самодельный станок из болгарки – наиболее распространенная замена дорогих промышленных агрегатов. При наличии привода достаточной мощности сборка гриндера своими руками не составит особого труда. Ремонт такого агрегата не требует заказа запасных частей или приобретения специального инструмента, что существенно сокращает возможные финансовые затраты.

Электронапильник из болгарки

Подготовка к работе

Заводской шлифовальный станок – довольно дорогое оборудование, которое не всем по карману. Кроме того, он отличается большими габаритами, что помешает эксплуатации в условиях ограниченного пространства. Конструкция не отличается технологической сложностью, что позволяет произвести сборку своими руками.

Этап подготовки к сборке включает в себя две стадии:

  1. Создание чертежа. Он должен содержать исчерпывающую информацию о будущем гриндере: конструкция, необходимые материалы и инструмент для сборки электронапильника своими силами.
  2. Подбор инструмента. Для работы необходимы болгарка, дрель и электрический лобзик. Расходные материалы должны соответствовать рабочему материла – большинство элементов станка металлические.

Дополнительная информация. Некоторые элементы конструкции невозможно изготовить своими руками – необходимо найти токаря.

Устройство электронапильника

Самая простая конструкция представляет собой кронштейн с роликами натяжителя, по которым движется абразивная лента. Ведущее колесо является приводным механизмом. Его монтируют на вал болгарки, предварительно сняв защитный кожух.

Существуют более сложные агрегаты, собранные своими руками. Их строение может отличаться, однако основные элементы конструкции остаются прежними:

  1. Шлифовальная лента. В зависимости от ее расположения различают горизонтальные и вертикальные станки.
  2. Привод. Должен обладать достаточной мощностью и скоростью вращения. Малооборотистые электродвигатели не способны обеспечить приемлемое качество работ.
  3. Ведущий и ведомый барабаны. Первый, исходя из названия, приводится в движение электродвигателем и передает крутящий момент посредством ременной передачи. Контролирует скорость движения шлифовальной ленты. Возможна установка регулировочного механизма для выбора различных режимов обработки.
  4. Стол крепления. Конструкции из металла обладают оптимальными характеристиками, хотя допустимо использование деревянных столов.

Важная информация. При выборе места установки позаботьтесь о вентиляции, которая будет удалять пыль, образующуюся при работе станка.

Как сделать электронапильник из болгарки

В специализированных магазинах можно приобрести заводскую насадку на болгарку. Устройство стоит довольно дорого, поэтому имеет смысл изготовить его самостоятельно.

Наиболее распространенными материалами для электронапильников, сделанных своими руками, являются:

  • листовой металл;
  • профильная труба;
  • фанера.

Рассмотрим особенности их использования подробнее.

Листовой металл

Работы по сборке электронапильника из данного материала предусматривают использование сварочного аппарата и токарных работ. Готовое изделие отличается высокими характеристиками, не уступающими заводским моделям.

Самостоятельная работа не всегда приводит к желаемому результату. На многих интернет-ресурсах можно найти готовые чертежи устройств с расчетом затрат материалов и прочими данными. Процесс изготовления выглядит следующим образом:

  1. Разметка станины. Особое внимание следует уделить посадочному отверстию, диаметр которого может отличаться в зависимости от модели УШМ. На чертеже он показан красной стрелкой. Рекомендуем сделать переходную пластину из стали толщиной не менее 3 мм.Чертеж станины электронапильника

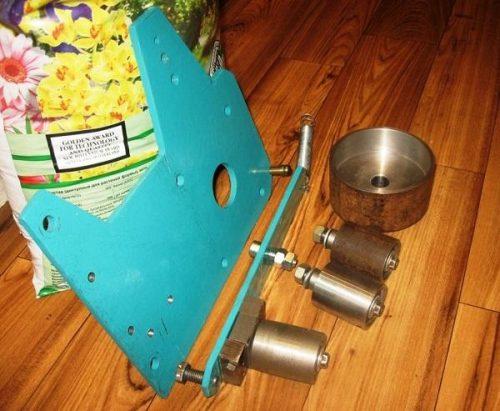

  2. Подготовка натяжной планки и роликов. Для изготовления роликов нужен токарь. Натяжная планка – работа своими силами.Натяжная планка и ролики
  3. Сборка электронапильника.

Станина электронапильника

Приводом готового устройства может служить не только УШМ, но и любой электродвигатель достаточной мощности.

Профильная труба

Сборка электронапильника своими руками из профильной трубы также требует проведения сварочных работ. Этапы изготовления:

  1. Сварка каркаса. Готовое изделие должно напоминать букву У.
  2. Крепление роликов на концах каркаса.
  3. Монтируем ведущий вал на болгарку.
  4. Натягиваем абразивную ленту.
  5. Электронапильник готов к работе.

Учитывая надежность конструкции, можно найти агрегату множество применений:

  • финишная обработка поверхности после сварки;
  • шлифовка деревянных деталей;
  • устранение перепадов бетонных стен.

Важно. Абразивный материал для каждой поверхности подбирается индивидуально.

Фанера

Это самый доступный материал для изготовления электронапильника своими руками. Основой конструкции служит толстостенная фанера – недорогой экологически чистый материал.

Основная сложность сборки заключается в изготовлении роликов электронапильника. Без фрезерного станка процесс создания роликов займет не один час. Готовые ролики поддаются шлифовке, после чего выполняют запрессовку подшипников.Подшипники электронапильника

Обратите внимание! В процессе работы электронапильника, сделанного своими силами, подшипники испытывают значительные нагрузки. Исходя из этого рекомендуем использовать только качественные подшипники закрытого типа – это убережет роликовый механизм от попадания пыли.

Материалом для основания также является фанера. В ней вырезают посадочное отверстие под болгарку и места крепления роликов. Для увеличения срока эксплуатации электронапильника, собранного своими руками, можно лакировать готовое изделие.

Электронапильник из фанеры

Электронапильник, собранный своими руками, – незаменимый помощник домашнего мастера. Однако следует помнить, что данное устройство является источником повышенной опасности. В процессе эксплуатации не забывайте пользоваться средствами индивидуальной защиты: очками, респиратором и перчатками. Если у вас дома есть электронапильник, сделанный своими руками, разместите в блоке комментариев схему его строения – этим вы поможете всем тем, кто только планирует его собрать.
